Bezpieczne gniazdko to nie tylko równo osadzona ramka i działające urządzenie po włożeniu wtyczki. Liczą się stan przewodów, poprawność połączeń, skuteczna ochrona przeciwporażeniowa oraz dopasowanie obwodu do obciążenia. Błąd może pozostać niewidoczny przez długi czas i ujawnić się dopiero po podłączeniu grzejnika, czajnika lub odkurzacza. Dlatego wymiana osprzętu i wykonanie nowego punktu zasilania wymagają oceny czegoś więcej niż samego mechanizmu w ścianie.
Bezpieczeństwo prac i granice samodzielnej ingerencji
Dotknięcie nawet jednej odsłoniętej żyły pod napięciem może spowodować porażenie, jeśli ciało zapewni drogę przepływu prądu do ziemi. Nie trzeba jednocześnie chwycić dwóch przewodów. Drugie zagrożenie rozwija się mniej widowiskowo: wadliwe połączenie nagrzewa się pod obciążeniem i może uszkodzić izolację lub doprowadzić do pożaru. Brak iskier nie świadczy o bezpieczeństwie.
Warunkiem rozpoczęcia ingerencji jest odłączenie właściwego obwodu, zabezpieczenie go przed ponownym załączeniem i potwierdzenie braku napięcia w miejscu pracy. Sam opis w rozdzielnicy nie wystarcza, szczególnie po remontach i zmianach instalacji. W domach zdarza się, że gniazda w jednym pokoju należą do różnych obwodów, choć z zewnątrz nic na to nie wskazuje. Dodatkowe źródła zasilania, takie jak instalacja rezerwowa, także muszą zostać uwzględnione.

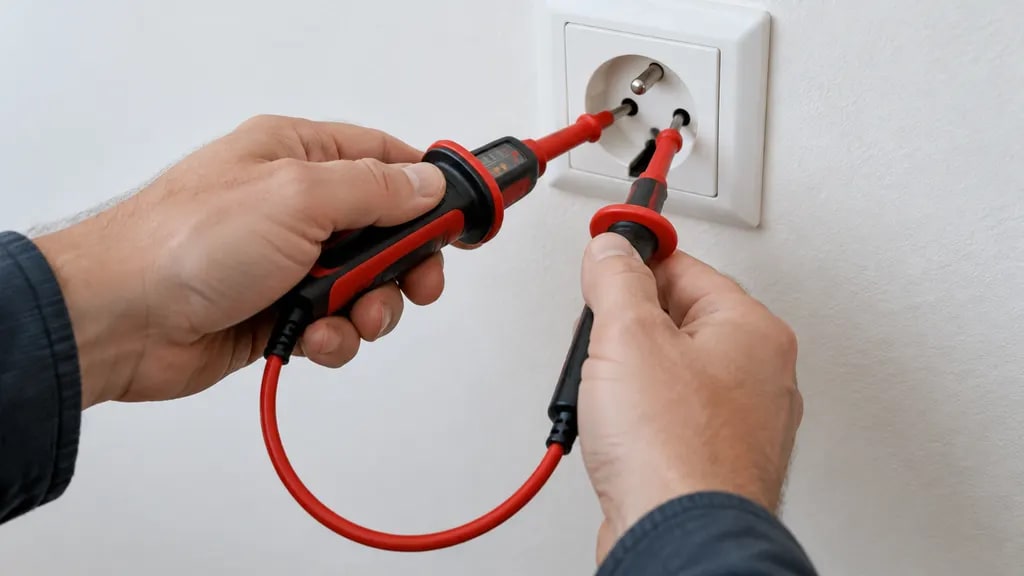

Do potwierdzania braku napięcia służy odpowiedni wskaźnik dwubiegunowy, którego sprawność weryfikuje się przed sprawdzeniem i po nim. Próbnik jednobiegunowy ze świecącą kontrolką oraz detektor bezdotykowy nie dają równoważnego potwierdzenia. Ich wskazania zależą od warunków pomiaru i mogą prowadzić do błędnych wniosków. Przy nieznanym układzie przewodów, śladach przegrzania lub rozbudowie obwodu potrzebny jest elektryk z kwalifikacjami odpowiednimi do prac i późniejszych sprawdzeń.
Funkcje przewodów i rzeczywista ochrona styku ochronnego

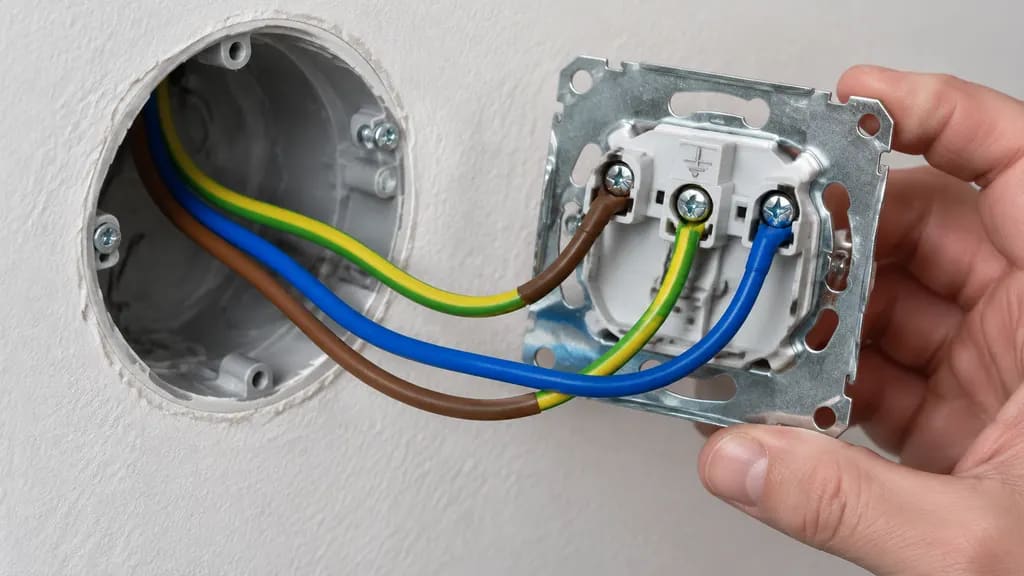

We współczesnej instalacji przewód fazowy L ma izolację brązową, czarną lub szarą, neutralny N jest niebieski, a ochronny PE żółto-zielony. L i N uczestniczą w zasilaniu odbiornika. PE łączy dostępne części przewodzące urządzeń wymagających takiej ochrony z układem ochronnym instalacji; nie jest przewodem przeznaczonym do przepływu prądu roboczego. Każda z tych funkcji ma znaczenie dla poprawnego działania zabezpieczeń.
Barwa izolacji pozostaje wskazówką, nie dowodem. W starszych budynkach występują inne oznaczenia, a po nieprawidłowych przeróbkach kolor może nie odpowiadać rzeczywistej funkcji żyły. Również sama liczba przewodów w puszce nie pozwala pewnie rozpoznać układu instalacji. Dwie żyły mogą należeć do starszego rozwiązania z funkcją ochronno-neutralną, ale mogą też oznaczać obwód bez skutecznie doprowadzonej ochrony. Rozstrzyga rozpoznanie instalacji, a nie wygląd puszki.
Oddzielne przewody N i PE pełnią inne role niż przewód PEN łączący funkcję neutralną i ochronną w określonych układach sieci. Nie wolno dowolnie zastępować jednego rozwiązania drugim. Przypadkowy mostek między N a stykiem ochronnym nie jest uniwersalną metodą poprawienia bezpieczeństwa; w instalacji z rozdzielonym N i PE takie ponowne połączenie jest niedopuszczalne. Sam bolec także niczego nie gwarantuje. Musi mieć właściwe połączenie z układem ochronnym, którego ciągłość i skuteczność zostały sprawdzone.
Położenie L i N trzeba oceniać według oznaczeń producenta oraz konstrukcji osprzętu. Spotykany zwyczaj umieszczania fazy po lewej stronie gniazda z bolcem u góry nie stanowi uniwersalnej zasady dla wszystkich konstrukcji. Niektóre systemy wtyczek pozwalają odwrócić położenie wtyczki, a gniazda podwójne mogą mieć odmienny układ styków. Ochrona przeciwporażeniowa nie może zależeć od założenia, że faza zawsze znajduje się po określonej stronie.
Obciążalność obwodu i współdziałanie zabezpieczeń
Prąd znamionowy gniazda określa dopuszczalne obciążenie osprzętu w warunkach przewidzianych przez producenta. Dla oznaczenia 16 A przy napięciu 230 V odpowiada to mocy 3680 W przy odbiorniku o charakterze rezystancyjnym. Nie oznacza to jednak, że każda instalacja z takim gniazdem może bezpiecznie zasilać urządzenia o tej łącznej mocy. Ograniczeniem bywają przewody, ich stan, sposób ułożenia, połączenia i pozostałe odbiorniki na obwodzie.

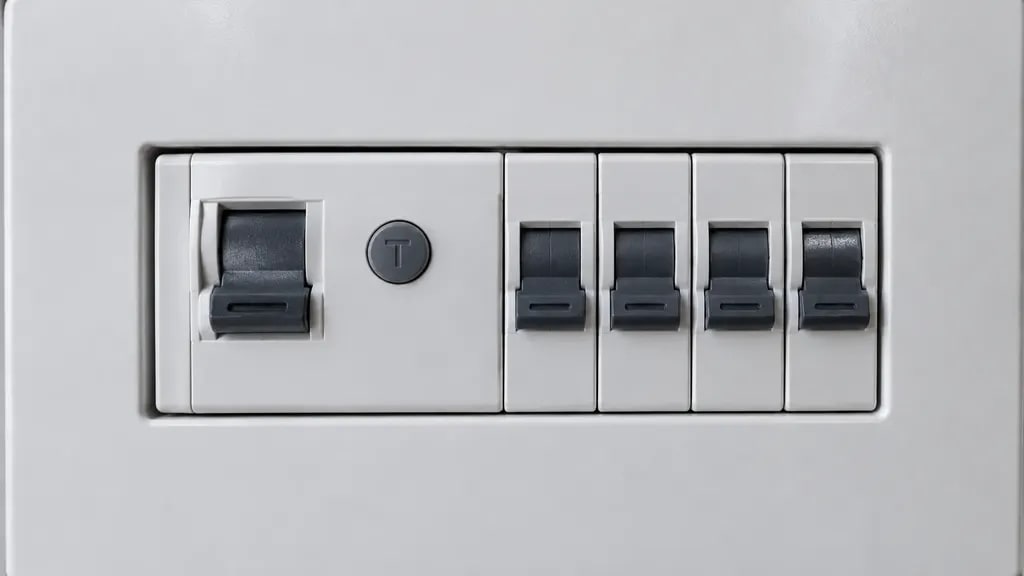

Wyłącznik nadprądowy chroni obwód przed skutkami przeciążenia i zwarcia, lecz nie potwierdza poprawności zacisków. Luźne połączenie może silnie się nagrzewać przy prądzie niższym niż wartość powodująca zadziałanie zabezpieczenia. Z kolei wyłącznik różnicowoprądowy, czyli RCD, reaguje na prąd różnicowy i pełni odrębną funkcję. RCD o znamionowym prądzie różnicowym 30 mA stosuje się jako ochronę dodatkową, ale nie zastępuje on przewodu PE ani prawidłowej ochrony podstawowej.
Dołożenie kolejnego gniazda nie zwiększa dostępnej mocy obwodu. Czajnik o mocy 2200 W i grzejnik 2000 W podłączone do różnych gniazd tego samego obwodu pobierają łącznie ponad 18 A przy napięciu 230 V. Rozmieszczenie ich w osobnych pokojach tego nie zmienia. Odbiorniki o dużej mocy lub wymagające tego według dokumentacji powinny mieć odrębne zasilanie dobrane do ich parametrów.
Dobór przekroju przewodów i zabezpieczenia wymaga uwzględnienia długości trasy, sposobu ułożenia, obecności izolacji cieplnej, grupowania kabli oraz warunków samoczynnego wyłączenia zasilania. Popularny zestaw przewodu miedzianego 2,5 mm2 i zabezpieczenia 16 A nie jest gotową odpowiedzią dla każdej instalacji. Zwiększenie wartości zabezpieczenia bez oceny obwodu może pozbawić przewody właściwej ochrony.
Lokalizacja gniazda i dopasowanie osprzętu do otoczenia
Otoczenie gniazda decyduje o wymaganej odporności na wodę, pył, temperaturę i uderzenia. Inne warunki panują przy biurku, inne w wilgotnej piwnicy, garażu czy na tarasie. Na zewnątrz dochodzą promieniowanie słoneczne, opady oraz możliwość zalania podczas podlewania. Gniazdo schowane pod okapem nadal może być narażone na deszcz niesiony wiatrem.
Stopień ochrony IP opisuje odporność obudowy na wnikanie ciał stałych i wody w określonych warunkach. Oznaczenie IP44 obejmuje ochronę przed bryzgami wody, ale nie oznacza odporności na strumień z myjki ani zanurzenie. Znaczenie ma również to, czy deklarowana szczelność dotyczy gniazda z zamkniętą klapką, czy także z włożoną wtyczką. W łazience obowiązują dodatkowe ograniczenia lokalizacji związane ze strefami przy wannie i prysznicu. Sama klapka ich nie znosi.
Dostępność punktu zasilania ułatwia odłączenie urządzenia i kontrolę stanu osprzętu. Za ciężką szafą łatwo przeoczyć poluzowaną wtyczkę, a przewód przyciśnięty meblem może się uszkodzić. Rozmieszczenie gniazd powinno odpowiadać ustawieniu odbiorników, aby ograniczać używanie rozgałęźników i przedłużaczy. Większa liczba otworów do podłączenia urządzeń nie usuwa ograniczeń obciążenia.
Puszka musi pasować do podłoża, mechanizmu i liczby połączeń. W ścianie murowanej oraz lekkiej zabudowie stosuje się rozwiązania przeznaczone do danego sposobu montażu; znaczenie mają też wymagania ścian o określonej odporności ogniowej. Zbyt płytka puszka sprzyja ściskaniu przewodów za mechanizmem. Przed wykonaniem nowego otworu lub bruzdy potrzebne jest rozpoznanie przebiegu przewodów elektrycznych, rur wodnych i innych instalacji ukrytych w przegrodzie.
Zgodność przewodów, zacisków i materiałów połączeniowych
Zaciski śrubowe i sprężynowe mają określone przez producenta zakresy przekrojów oraz dopuszczalne rodzaje żył. Zacisk przeznaczony do przewodu jednodrutowego nie musi nadawać się do linki, a otwór mieszczący dwie żyły nie musi dopuszczać ich wspólnego mocowania. Liczy się dokumentacja mechanizmu, nie tylko możliwość fizycznego wsunięcia przewodu. Dotyczy to również stosowania tulejek na końcówkach żył wielodrutowych.
Uszkodzona izolacja, nacięty przewodnik lub końcówka ze śladami przegrzania wymagają oceny i usunięcia przyczyny problemu. Długość odizolowania oraz wymagany docisk wynikają z konstrukcji zacisku. Zbyt krótko przygotowana żyła może zostać uchwycona za izolację, a zbyt długi odsłonięty odcinek pozostawić dostępną część przewodzącą. Zapas przewodów powinien umożliwiać osadzenie mechanizmu bez napinania połączeń, ale nie może zamieniać puszki w ciasno upchnięty kłębek.
Aluminium wymaga innego podejścia niż miedź. Jest podatne na uszkodzenia przy wielokrotnym zginaniu, a jego właściwości i warstwa tlenków wpływają na jakość styku. Połączenie aluminium z miedzią wymaga elementów dopuszczonych do takiego zastosowania oraz przygotowania zgodnego z ich dokumentacją. Zwykły zacisk przeznaczony wyłącznie do miedzi nie staje się odpowiedni po mocniejszym dokręceniu.
Przy dużym obciążeniu słaby styk potrafi ujawnić się dopiero po kilkunastu minutach pracy urządzenia. To dlatego gniazdo zasilające lampkę może nie wykazywać objawów, a przy grzejniku zaczyna się nagrzewać. Luźny zacisk, uszkodzona żyła i niewłaściwy docisk zwiększają opór połączenia. Wymiana samej osłony nie usuwa takiej usterki.
Stabilność montażu i specyfika gniazd pojedynczych oraz podwójnych
Pewne osadzenie mechanizmu chroni połączenia przed siłami powstającymi podczas wkładania i wyjmowania wtyczki. Sposób mocowania musi odpowiadać puszce oraz osprzętowi. Ramka dekoracyjna nie służy do utrzymywania luźnego mechanizmu, a elementy rozporowe nie mogą uszkadzać przewodów. Gniazdo wysuwające się ze ściany razem z wtyczką wymaga naprawy, nawet jeśli nadal zasila urządzenia.
Za mechanizmem potrzebne jest miejsce na ułożenie żył bez zgniatania, ostrych załamań i naprężania zacisków. Izolacja nie może zostać przycięta przez element mocujący ani dociśnięta do ostrej krawędzi. Po zamontowaniu osłony części czynne muszą być niedostępne, a ramka i pokrywa dopasowane do konkretnego systemu. Niedopasowane elementy potrafią pozostawić szczelinę mimo pozornie poprawnego skręcenia całości.
Gniazdo podwójne w jednej puszce może mieć fabryczne połączenia wewnętrzne i układ styków inny niż dwa osobne mechanizmy. Nie można bez sprawdzenia przenosić na nie założeń dotyczących położenia L i N z gniazda pojedynczego. Trzeba też odczytać znamionowe obciążenie całego wyrobu: oznaczenie 16 A nie daje automatycznie prawa do pobierania po 16 A z każdego miejsca. Dwa osobne mechanizmy zasilane z jednego obwodu również dzielą jego dostępną obciążalność.
Weryfikacja bezpieczeństwa i objawy nieprawidłowego działania
Oględziny pozwalają ocenić stan osprzętu i widocznych połączeń, ale nie zastępują pomiarów. Zakres sprawdzenia powinien odpowiadać wykonanym pracom oraz układowi instalacji. Obejmuje odpowiednio dobraną kontrolę ciągłości przewodów ochronnych, rezystancji izolacji i skuteczności ochrony przeciwporażeniowej. W zależności od układu potrzebna jest także ocena warunków samoczynnego wyłączenia zasilania. Wyników nie da się ustalić na podstawie samego świecenia lampki.
Przycisk TEST w wyłączniku różnicowoprądowym służy do okresowego sprawdzania jego działania zgodnie z zaleceniami producenta. Nie mierzy czasu zadziałania ani rzeczywistego prądu wyzwalającego i nie potwierdza ciągłości PE w gnieździe. Pomiarowa ocena RCD wymaga odpowiedniego przyrządu. Proste testery wkładane do gniazda mogą wskazać część błędów, lecz nie rozpoznają wszystkich niebezpiecznych połączeń i nie stanowią pełnego sprawdzenia instalacji.
Nagrzewanie osłony lub wtyczki, zapach spalenizny, przebarwienia, trzaski, wyczuwalne porażenie i luz mechanizmu są sygnałami do zaprzestania użytkowania oraz wyłączenia obwodu. Przy gorącym lub uszkodzonym osprzęcie bezpieczniejsze jest odłączenie zasilania w rozdzielnicy niż manipulowanie wtyczką. Oceny elektryka wymaga także usterka pojawiająca się tylko podczas pracy jednego urządzenia. Problem może leżeć w gnieździe, wtyczce albo samym odbiorniku.
Dokumentacja sprawdzenia po wykonaniu lub zmianie instalacji powinna pozwalać ustalić, jaki obwód oceniono, jakie badania przeprowadzono i jakie uzyskano wyniki. Pomaga przy kolejnych pracach i odróżnia potwierdzone parametry od samych zapewnień o poprawnym montażu. Bezpieczne gniazdo to takie, którego połączenia, ochrona i warunki pracy zostały rzeczywiście zweryfikowane.
