Co to jest strop Ackermana i gdzie się go stosuje
Strop Ackermana to strop gęstożebrowy betonowany na budowie, w którym przestrzeń między żebrami wypełniają pustaki pełniące rolę szalunku traconego. Nośność zapewniają żebra żelbetowe oraz warstwa nadbetonu, a pustaki nie są elementem konstrukcyjnym w sensie przenoszenia głównych obciążeń. Rozwiązanie wywodzi się z budownictwa tradycyjnego i przez lata było chętnie wybierane ze względu na prostą koncepcję i dostępność materiałów. Mimo rozwoju prefabrykacji wciąż bywa spotykane w modernizacjach oraz tam, gdzie preferuje się technologię wykonywaną w całości na miejscu.
Strop Ackermana stosuje się w domach jednorodzinnych oraz w budynkach o powtarzalnych rozpiętościach i regularnym układzie ścian nośnych. Dobrze wpisuje się w rzuty o prostych kształtach, gdzie łatwo utrzymać ciągłość żeber i logiczny przebieg obciążeń. System bywa wybierany tam, gdzie dostęp ciężkiego sprzętu jest ograniczony, a budowa opiera się na klasycznych pracach zbrojarsko-betoniarskich. Sprawdza się również w sytuacjach, gdy istotna jest solidna, masywna przegroda między kondygnacjami.
Warto rozważyć inne rozwiązania, gdy projekt przewiduje duże otwory, nieregularny układ ścian albo wysokie wymagania dotyczące tempa realizacji. Ograniczeniem jest też pracochłonność i potrzeba starannego podparcia na czas montażu oraz dojrzewania betonu. Trudniejsze stają się również przebudowy instalacyjne w strefie żeber, ponieważ wiercenie i bruzdowanie wymaga kontroli, aby nie naruszyć elementów nośnych. Przy złożonej geometrii oraz wysokiej tolerancji na błędy wykonawcze lepiej wypadają systemy bardziej zindustrializowane.
Budowa i zasada pracy konstrukcji (elementy stropu)
Podstawą stropu są żebra żelbetowe, które przenoszą obciążenia użytkowe i ciężar własny na ściany lub podciągi. Żebra główne pracują w kierunku rozpiętości stropu, a żebra rozdzielcze ograniczają klawiszowanie i pomagają w równomiernym współdziałaniu pól stropowych. Układ żeber determinuje kierunek pracy całej przegrody, dlatego zmiany w przebiegu ścian lub otworach powinny być analizowane konstrukcyjnie. Sztywność i ugięcia wynikają z geometrii żeber, zbrojenia oraz jakości wykonania nadbetonu.
Pustaki Ackermana, wykonywane z ceramiki lub betonu, wypełniają przestrzeń między żebrami i tworzą formę pod beton oraz nadbeton. Ich rola jest użytkowa i montażowa: ograniczają zużycie betonu, porządkują moduł i przyspieszają układanie pola stropu. W trakcie betonowania pracują jak szalunek tracony, dlatego ważna jest stabilność ułożenia i właściwe podparcie pod nimi. Pustaki wymagają też docinek i uzupełnień przy ścianach, wieńcach i w strefach wzmocnień.
Warstwa nadbetonu łączy żebra w jedną tarczę, zwiększa sztywność stropu i umożliwia współpracę elementów w przenoszeniu obciążeń. To od jakości nadbetonu i jego połączenia z żebrami w dużej mierze zależy ograniczenie rys oraz równomierna praca konstrukcji. Na obwodzie wykonywany jest wieniec żelbetowy, który spina strop, wiąże go ze ścianami i poprawia przestrzenną stateczność budynku. Do wykonania potrzebne są podpory montażowe, deskowanie krawędzi oraz rusztowanie, ponieważ do czasu osiągnięcia wymaganej wytrzymałości beton i pustaki nie mogą pracować bez podparcia.
Przekrój, wymiary i typowe parametry stropu Ackermana

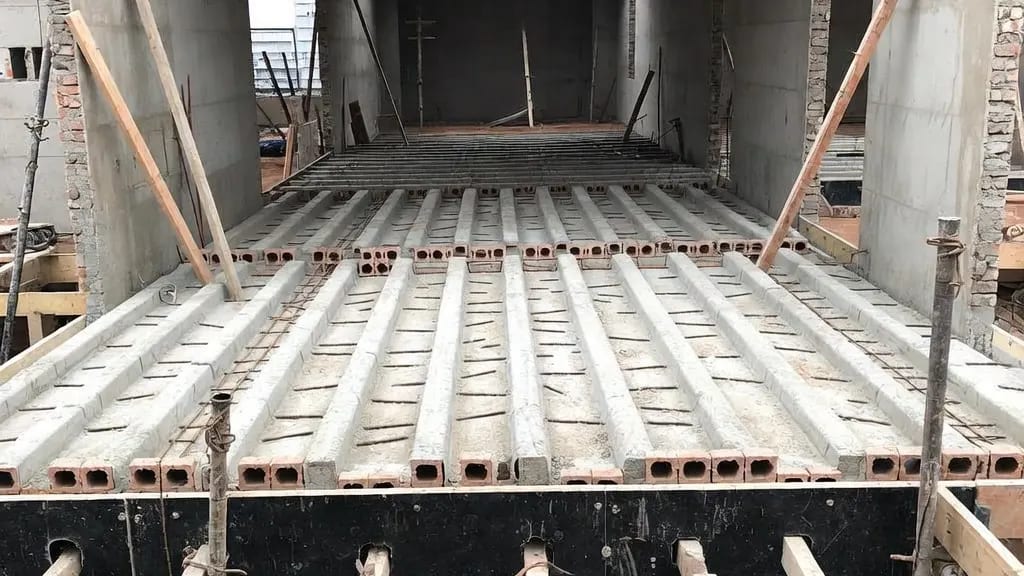

Przekrój stropu pokazuje powtarzalny układ żeber i pustaków, a nad nimi warstwę nadbetonu, która tworzy górną płytę współpracującą. Na krawędziach widoczny jest wieniec, często z ociepleniem od strony zewnętrznej ściany w rozwiązaniach dwuwarstwowych, aby ograniczyć mostek termiczny. W miejscach otworów i podparć układ żeber bywa zagęszczony albo uzupełniony dodatkowymi prętami, co w przekroju objawia się strefami wzmocnień. Czytanie rysunków wymaga zwracania uwagi na kierunek żeber, strefy podparcia oraz detale przy kominach i schodach.
Wysokość konstrukcji i rozstaw żeber dobiera się do rozpiętości oraz obciążeń użytkowych przewidzianych w projekcie. Zależnie od wersji systemu spotyka się różne typy pustaków i różne wysokości pola, co wpływa na sztywność oraz masę stropu. Większa wysokość konstrukcyjna sprzyja mniejszym ugięciom, ale zwiększa zużycie materiałów i obciążenie przenoszone na ściany nośne. W praktyce dobór jest kompromisem między geometrią kondygnacji, układem pomieszczeń i wymaganiami konstrukcyjnymi.
Pustaki występują w kilku wariantach wymiarowych, a różnice dotyczą wysokości oraz długości modułu, co przekłada się na ilość docinek i sposób zamknięcia pola przy wieńcach. Dobór pustaków wpływa na ilość betonu w żebrach i na organizację robót, ponieważ inne elementy mogą wymagać innego podparcia i innego deskowania krawędzi. Masa stropu jest istotna dla ścian nośnych i fundamentów, dlatego nie powinno się zmieniać rozwiązań materiałowych bez sprawdzenia obliczeń. Weryfikacja konstruktora jest potrzebna przy nietypowych rozpiętościach, większych otworach, zmianach układu ścian oraz przy planowaniu ciężkich elementów na stropie, takich jak ścianki murowane w innych miejscach niż przewidziane w projekcie.
Montaż krok po kroku (technologia wykonania na budowie)
Przygotowanie: podparcie, rusztowanie i deskowanie

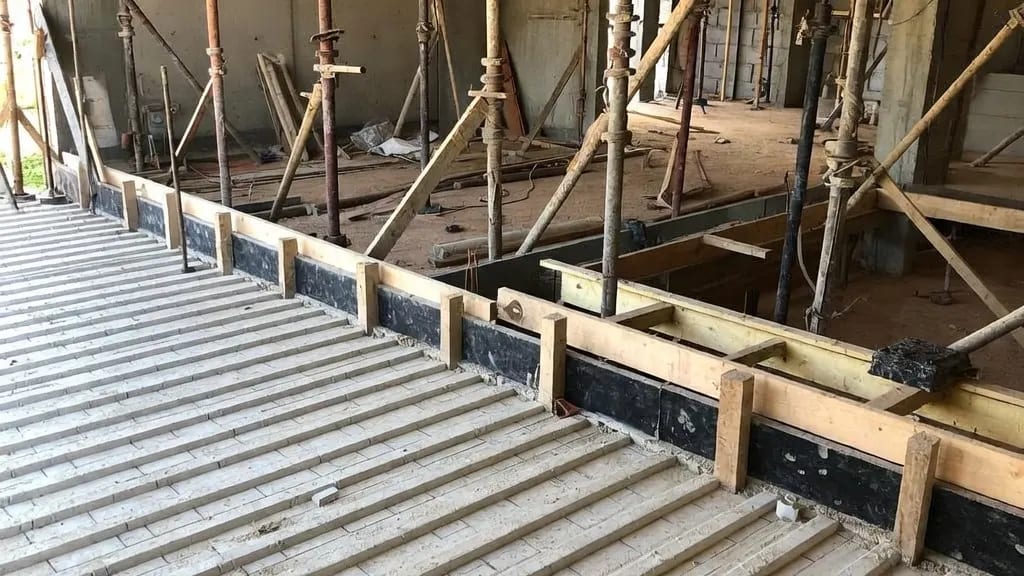

Prace zaczynają się od wykonania stabilnego podparcia montażowego, które przejmuje ciężar stropu do czasu związania betonu. Podpory muszą być wypoziomowane, ustawione na nośnym podłożu i powiązane tak, aby nie przemieszczały się podczas układania pustaków i betonowania. Istotna jest kontrola poziomu oraz przewidzianych ugięć montażowych, ponieważ błędy na tym etapie przekładają się na falowanie stropu i kłopoty z posadzkami. Równolegle wykonuje się deskowanie krawędzi oraz podparcia pod żebra i wieniec.
Najczęstsze problemy wynikają ze zbyt małej liczby podpór, braku usztywnienia rusztowania oraz prowadzenia robót bez stałej kontroli wysokości. Niebezpieczne jest także opieranie podpór na elementach, które mogą osiadać lub kruszyć się pod obciążeniem. Krawędzie stropu wymagają szczelnego deskowania, ponieważ wyciek mieszanki osłabia przekrój żeber i wieńca. Dobre przygotowanie skraca czas późniejszych poprawek i ułatwia utrzymanie zaprojektowanych rzędnych.
Układanie pustaków i kształtowanie żeber
Pustaki układa się zgodnie z modułem systemu, dbając o zachowanie projektowanych odstępów i ciągłości żeber. Docinki wykonuje się tam, gdzie pole dochodzi do wieńca, podciągu lub stref wzmocnień, a uzupełnienia powinny zapewniać stabilne oparcie dla nadbetonu. Ważne jest, aby nie opierać pustaków na przypadkowych fragmentach muru i nie tworzyć miejsc bez podparcia, które podczas betonowania mogą się załamać. Układanie powinno uwzględniać przebieg otworów oraz przygotowanie stref pod przyszłe schody, kominy i wyłazy.
Przed betonowaniem zabezpiecza się pustaki przed przesunięciem i podniesieniem przez napór mieszanki. Pomaga w tym poprawne ustawienie podpór, utrzymanie równego podparcia oraz pilnowanie kolejności betonowania. W miejscach szczególnych, takich jak krawędzie i pola przy otworach, potrzebne są dodatkowe elementy deskowania i zamknięcia, aby beton nie wypłynął w pustki pustaków. Staranność układania wpływa na zużycie betonu i na to, czy po rozdeskowaniu nie pojawią się lokalne nierówności.
Zbrojenie żeber, wieniec i wzmocnienia
Zbrojenie żeber głównych składa się z prętów podłużnych oraz strzemion, a kluczowe są poprawne zakłady, pewne wiązanie i zachowanie otuliny. Strefy przypodporowe mają inne wymagania niż środek przęsła, dlatego zbrojenie powinno być prowadzone ściśle według projektu. Wieniec zbroi się w sposób zapewniający ciągłość na narożach i prawidłowe powiązanie ze ścianami, co ma znaczenie dla pracy przestrzennej budynku. Brak dystansów pod zbrojeniem lub opieranie prętów o pustaki skutkuje zbyt małą otuliną i podatnością na rysy oraz korozję.
Żebra rozdzielcze wykonuje się tam, gdzie projekt wymaga ograniczenia ugięć i poprawy współpracy pól stropu. Ich lokalizacja wynika z rozpiętości, układu podparć i geometrii przęseł, a wykonanie obejmuje deskowanie, zbrojenie i późniejsze betonowanie w jednym cyklu z resztą stropu. Wzmocnienia stosuje się przy obciążeniach skupionych, przy podciągach oraz w obrębie otworów na schody i kominy, aby przenieść siły omijające przerwane żebra. W tych miejscach szczególnie ważne jest utrzymanie ciągłości zbrojenia i unikanie przypadkowych przewężeń przekroju.
Betonowanie i pielęgnacja (nadbeton)
Betonowanie obejmuje żebra, wieniec i nadbeton, a mieszanka powinna mieć parametry dobrane do elementów zbrojonych i sposobu zagęszczania. Beton układa się tak, aby nie przestawiać pustaków i nie przeciążać lokalnie rusztowania, a zagęszczanie usuwa puste przestrzenie i poprawia przyczepność do zbrojenia. Niewłaściwe zagęszczenie skutkuje rakami, osłabieniem żeber oraz spadkiem szczelności betonu. Równe rozprowadzenie nadbetonu wpływa na poziom posadzek i na pracę tarczową stropu.
Pielęgnacja betonu polega na ochronie przed zbyt szybkim wysychaniem, deszczem i mrozem, aby ograniczyć skurcz i rysy. W pierwszym okresie dojrzewania istotne jest utrzymanie wilgotności i osłonięcie powierzchni, szczególnie przy wietrznej pogodzie i nasłonecznieniu. Terminy rozdeskowania oraz usuwania podpór wynikają z warunków na budowie i zaleceń projektowych, ponieważ strop musi osiągnąć wymaganą wytrzymałość. Zbyt wczesne zdjęcie podpór może utrwalić nadmierne ugięcie i spowodować zarysowania w strefach rozciąganych.
Zalety i wady stropu Ackermana (w praktyce użytkowej)
Do zalet stropu Ackermana należy prosta idea konstrukcyjna i dostępność typowych materiałów, co ułatwia organizację budowy. Technologia pozwala wykonać strop bez montażu ciężkich prefabrykatów, a przy poprawnym zbrojeniu i betonowaniu konstrukcja dobrze znosi obciążenia użytkowe. Masywna przegroda sprzyja stabilności temperaturowej między kondygnacjami i ogranicza przenoszenie drgań w porównaniu z lżejszymi systemami. Dodatkowym atutem jest możliwość dopasowania detali na budowie, jeśli projekt przewiduje miejsca wymagające lokalnych wzmocnień.
Wadą jest pracochłonność, ponieważ strop wymaga intensywnych robót zbrojarskich, deskowania i długiego utrzymania podparcia. Duża liczba etapów zwiększa ryzyko błędów wykonawczych, szczególnie w kontroli poziomu, otuliny zbrojenia i ciągłości żeber. Strop bywa też cięższy niż część systemów gęstożebrowych, co podnosi wymagania wobec ścian nośnych i fundamentów. Wymagające jest także prowadzenie robót w niesprzyjających warunkach pogodowych, gdy utrzymanie jakości betonu staje się trudniejsze.
Komfort akustyczny i ugięcia zależą od sztywności konstrukcji, ciągłości nadbetonu, prawidłowego wykonania wieńców oraz od rozwiązań warstw podłogowych. Lepszą izolacyjność od dźwięków uderzeniowych uzyskuje się przez właściwy układ posadzki pływającej i warstw elastycznych, a nie przez ingerencję w same pustaki. Trwałość stropu jest wysoka, jeśli beton jest dobrze zagęszczony, zbrojenie ma właściwą otulinę, a podpory zostały zdjęte w odpowiednim czasie. Do typowych problemów eksploatacyjnych należą rysy od skurczu i ugięć, odspojenia tynków w miejscach nierównego podparcia oraz lokalne spękania w strefach otworów wykonanych bez wzmocnień.
Porównanie z innymi stropami (Ackerman vs Teriva vs monolityczny)

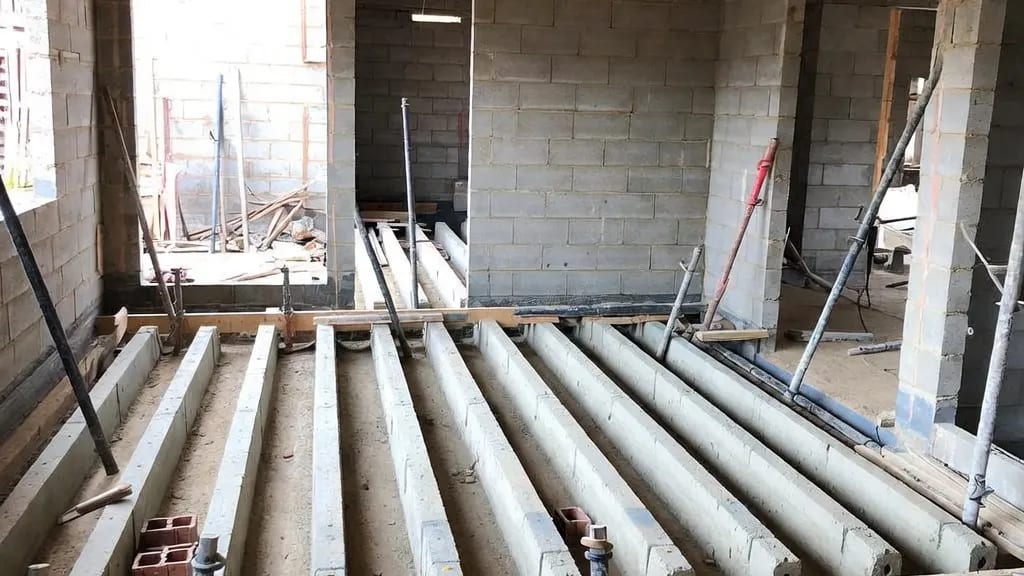

Strop Ackermana i Teriva są stropami gęstożebrowymi, ale różnią się stopniem prefabrykacji i elementami nośnymi. W Ackermanie żebra w dużej części powstają w trakcie betonowania na miejscu, a pustaki służą jako wypełnienie i szalunek tracony. W Terivie istotną rolę mają prefabrykowane belki nośne, co przyspiesza montaż i porządkuje geometrię, choć nadal potrzebne są podpory i betonowanie nadbetonu. Różnice wpływają na tempo robót, wymagania wobec ekipy oraz wrażliwość na błędy montażowe.
Ackerman wypada korzystnie, gdy priorytetem jest tradycyjna technologia i możliwość wykonania bez dostaw dużych prefabrykatów, a projekt ma regularny układ i łatwe do opanowania detale. Teriva bywa lepszym wyborem, gdy liczy się czas montażu i powtarzalność elementów, a na budowie istotne jest ograniczenie ilości prac zbrojarskich wykonywanych w polu stropu. W obu rozwiązaniach kluczowe pozostają poprawne podpory montażowe, jakość betonu i dopilnowanie wieńców oraz stref otworów. O wyborze decyduje też dostępność ekip, które dobrze znają konkretny system i potrafią wykonać detale bez improwizacji.
Strop monolityczny żelbetowy jest wykonywany w całości w deskowaniu i z pełnym zbrojeniem, co daje dużą swobodę w kształtowaniu otworów, podciągów i nietypowych rzutów. Sprawdza się w projektach o skomplikowanej geometrii i tam, gdzie wymagane jest pewne przeniesienie obciążeń przy nietypowych podporach. Koszty organizacyjne dotyczą głównie deskowania, rusztowań, robót zbrojarskich i zapewnienia sprawnego betonowania. Kryteria wyboru między systemami obejmują rozpiętość, obciążenia, tempo realizacji, logistykę dostaw, a także tolerancję na błędy wykonawcze i łatwość kontroli jakości na budowie.
Koszt stropu Ackermana: materiały, robocizna i czynniki wpływu ceny
Na koszt składają się pustaki, stal zbrojeniowa, beton na żebra, wieniec i nadbeton, a także materiały pomocnicze do deskowania. Istotną pozycją są podpory montażowe oraz ich wynajem lub zakup, ponieważ strop wymaga podparcia przez okres dojrzewania betonu. Dochodzi transport materiałów i organizacja betonowania, czasem z użyciem pompy, jeśli dostęp i tempo wbudowania mieszanki mają znaczenie dla jakości. W budżecie warto uwzględnić także uzupełnienia i docinki pustaków oraz ewentualne dodatkowe deskowania przy otworach i krawędziach.
W robociźnie najwięcej kosztuje przygotowanie podparcia i deskowania, precyzyjne zbrojenie żeber oraz wykonanie wieńców i wzmocnień. Betonowanie jest etapem krótkim, ale wymaga sprawnej organizacji, odpowiedniej liczby pracowników i kontroli zagęszczania. Czas pracy rośnie, gdy pojawiają się skomplikowane detale: otwory schodowe, przejścia instalacyjne, kominy oraz fragmenty o nieregularnym przebiegu krawędzi. Każde dodatkowe wzmocnienie to większa ilość stali, więcej wiązań i więcej kontroli wykonania.
Budżet najbardziej zmienia rozpiętość i wynikająca z niej liczba podpór oraz ilość zbrojenia, a także grubość nadbetonu i zakres wieńców. Otwory i przerwania żeber zwiększają koszt przez konieczność wzmocnień i dodatkowego deskowania, a trudne warunki pogodowe wydłużają czas pielęgnacji i utrzymania podparcia. Porównując cenę stropu między technologiami, istotny jest koszt całkowity obejmujący podpory, deskowanie, robociznę, betonowanie oraz ryzyko poprawek wynikających z niedokładności. Rzetelne zestawienie powinno uwzględniać też wpływ masy stropu na pozostałe elementy konstrukcji, ponieważ zmiana rozwiązania może pociągnąć korekty w ścianach i fundamentach.
